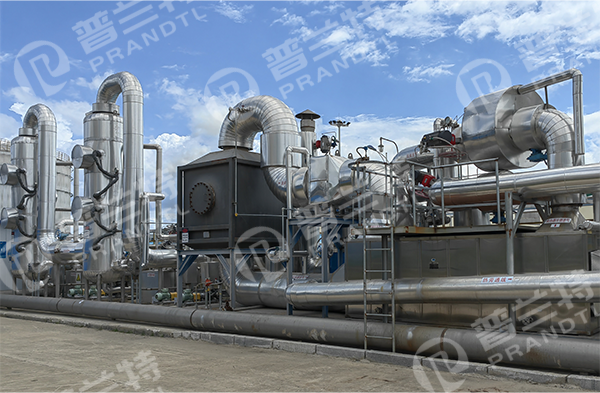

Wat is een platen- en framewarmtewisselaar?

Een platen- en framewarmtewisselaar is een type industriële warmtewisselaar die een efficiënte warmteoverdracht tussen twee vloeistoffen mogelijk maakt. Het bestaat uit een reeks dunne, gegolfde metalen platen die bij elkaar worden gehouden in een frame, waardoor parallelle stroomkanalen voor de vloeistoffen ontstaan. Dit ontwerp zorgt voor een hoge oppervlakte-volumeverhouding, waardoor het warmteoverdrachtsproces wordt verbeterd.

Onderdelen van een platen- en framewarmtewisselaar

De belangrijkste componenten van een platen- en framewarmtewisselaar zijn onder meer:

• Platen : Dunne metalen platen, vaak gemaakt van roestvrij staal, met ribbels om het oppervlak te vergroten en turbulentie te veroorzaken.

  Pakkingen : Afdichtingen geplaatst rond de platen om vloeistofvermenging en directe stromingspaden te voorkomen.

• Frame : Een structuur die de platen bij elkaar houdt, meestal bestaande uit een vaste plaat, een beweegbare drukplaat en spanbouten.

Werkingsprincipe

De werking van een platen- en framewarmtewisselaar is gebaseerd op het principe van thermische geleiding en convectie. Twee vloeistoffen met verschillende temperaturen stromen door afwisselende kanalen tussen de platen. Warmte wordt via de metalen platen overgedragen van de hetere vloeistof naar de koelere vloeistof, zonder dat de vloeistoffen zich vermengen. Het gegolfde ontwerp van de platen zorgt voor turbulentie, wat de efficiëntie van de warmteoverdracht verbetert.

Soorten platenwarmtewisselaars

Er zijn verschillende varianten van platenwarmtewisselaars , elk ontworpen voor specifieke toepassingen:

1. Platenwarmtewisselaars met pakkingen : voorzien van vervangbare pakkingen tussen de platen, waardoor eenvoudig onderhoud en capaciteitsaanpassingen mogelijk zijn.

2. Gesoldeerde platenwarmtewisselaars : Maak gebruik van hardsolderen (vaak met koper) om platen permanent te verbinden, wat resulteert in een compact en lekbestendig ontwerp dat geschikt is voor hogedruktoepassingen.

3. Gelaste platenwarmtewisselaars : platen worden aan elkaar gelast, waardoor er geen pakkingen nodig zijn en werking onder extreme temperaturen en drukken mogelijk is.

4. Halfgelaste platenwarmtewisselaars : Combineren gelaste platen met pakkingen en bieden een balans tussen onderhoudsflexibiliteit en de mogelijkheid om met agressieve vloeistoffen om te gaan.

Voordelen

Platen- en framewarmtewisselaars bieden verschillende voordelen:

• Hoog rendement : het grote oppervlak en de geïnduceerde turbulentie resulteren in superieure warmteoverdrachtssnelheden.

• Compact ontwerp : hun ruimtebesparende structuur maakt ze ideaal voor installaties met beperkte ruimte.

• Flexibiliteit : Gemakkelijk uitbreidbaar of aanpasbaar door platen toe te voegen of te verwijderen om aan veranderende procesvereisten te voldoen.

• Onderhoudsgemak : ontwerpen met pakkingen zorgen voor eenvoudige demontage, reiniging en hermontage.

Toepassingen

Platen- en framewarmtewisselaars worden veel gebruikt in verschillende industrieën:

• HVAC-systemen : voor verwarmings- en koelingstoepassingen in gebouwen.

• Voedings- en drankenindustrie : producten pasteuriseren en hygiënische omstandigheden handhaven.

• Chemische verwerking : voor verwarming, koeling en temperatuurregeling van chemische reacties.

• Energieopwekking : in ketelvoedingswaterverwarmings- en afvalwarmteterugwinningssystemen.

Conclusie

De platen- en framewarmtewisselaar is een veelzijdige en efficiënte oplossing voor warmteoverdrachtsbehoeften in verschillende industriële toepassingen. Het ontwerp zorgt voor een hoge efficiëntie, flexibiliteit en onderhoudsgemak, waardoor het in veel sectoren de voorkeur geniet.
