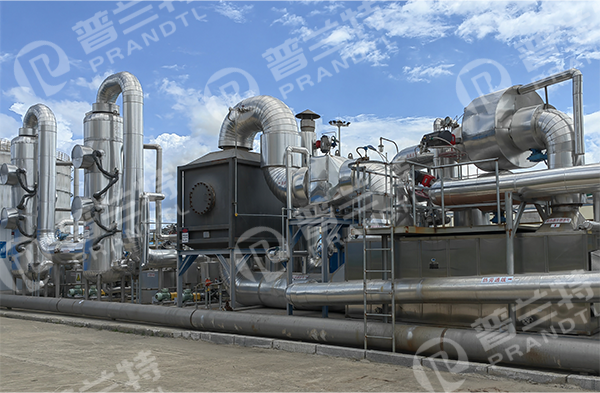

Bộ trao đổi nhiệt dạng tấm và khung là gì?

Bộ trao đổi nhiệt dạng tấm và khung là một loại bộ trao đổi nhiệt công nghiệp tạo điều kiện truyền nhiệt hiệu quả giữa hai chất lỏng. Nó bao gồm một loạt các tấm kim loại mỏng, lượn sóng được giữ với nhau trong một khung, tạo ra các kênh dòng chảy song song cho chất lỏng. Thiết kế này cho phép tỷ lệ diện tích bề mặt trên thể tích cao, tăng cường quá trình truyền nhiệt.

Các thành phần của bộ trao đổi nhiệt dạng tấm và khung

Các thành phần chính của bộ trao đổi nhiệt dạng tấm và khung bao gồm:

• Tấm : Các tấm kim loại mỏng, thường được làm bằng thép không gỉ, có các nếp gấp để tăng diện tích bề mặt và tạo ra sự chuyển động hỗn loạn.

  Vòng đệm : Các vòng đệm được đặt xung quanh các tấm để ngăn chặn sự trộn lẫn chất lỏng và đường dẫn dòng chảy trực tiếp.

• Khung : Một cấu trúc giữ các tấm lại với nhau, thường bao gồm một tấm cố định, một tấm áp lực di động và các bu lông siết chặt.

Nguyên tắc làm việc

Hoạt động của bộ trao đổi nhiệt dạng tấm và khung dựa trên nguyên lý dẫn nhiệt và đối lưu. Hai chất lỏng ở nhiệt độ khác nhau chảy qua các kênh xen kẽ giữa các tấm. Nhiệt truyền từ chất lỏng nóng hơn sang chất lỏng mát hơn thông qua các tấm kim loại mà chất lỏng không bị trộn lẫn. Thiết kế dạng sóng của các tấm tạo ra sự nhiễu loạn, giúp nâng cao hiệu quả truyền nhiệt.

Các loại bộ trao đổi nhiệt dạng tấm

Có một số biến thể của bộ trao đổi nhiệt dạng tấm , mỗi loại được thiết kế cho các ứng dụng cụ thể:

1. Bộ trao đổi nhiệt dạng tấm có đệm : Có các miếng đệm có thể thay thế được giữa các tấm, cho phép dễ dàng bảo trì và điều chỉnh công suất.

2. Bộ trao đổi nhiệt dạng tấm hàn : Sử dụng phương pháp hàn đồng (thường bằng đồng) để nối các tấm vĩnh viễn, tạo ra thiết kế nhỏ gọn và chống rò rỉ phù hợp cho các ứng dụng áp suất cao.

3. Bộ trao đổi nhiệt dạng tấm hàn : Có các tấm được hàn lại với nhau, loại bỏ sự cần thiết của các miếng đệm và cho phép hoạt động ở nhiệt độ và áp suất khắc nghiệt.

4. Bộ trao đổi nhiệt dạng tấm bán hàn : Kết hợp các tấm hàn và đệm kín, mang lại sự cân bằng giữa tính linh hoạt trong bảo trì và khả năng xử lý chất lỏng mạnh.

Thuận lợi

Bộ trao đổi nhiệt dạng tấm và khung mang lại một số lợi ích:

• Hiệu suất cao : Diện tích bề mặt lớn và dòng chảy rối gây ra mang lại tốc độ truyền nhiệt vượt trội.

• Thiết kế nhỏ gọn : Cấu trúc tiết kiệm không gian khiến chúng trở nên lý tưởng cho việc lắp đặt với không gian hạn chế.

• Tính linh hoạt : Dễ dàng mở rộng hoặc điều chỉnh bằng cách thêm hoặc bớt các tấm để đáp ứng các yêu cầu thay đổi của quy trình.

• Dễ bảo trì : Thiết kế có đệm cho phép tháo rời, làm sạch và lắp lại một cách đơn giản.

Ứng dụng

Bộ trao đổi nhiệt dạng tấm và khung được sử dụng rộng rãi trong các ngành công nghiệp khác nhau:

• Hệ thống HVAC : Dành cho các ứng dụng sưởi ấm và làm mát trong các tòa nhà.

• Công nghiệp thực phẩm và đồ uống : Thanh trùng sản phẩm và duy trì các điều kiện vệ sinh.

• Xử lý hóa học : Để sưởi ấm, làm mát và kiểm soát nhiệt độ của các phản ứng hóa học.

• Phát điện : Trong hệ thống sưởi ấm nước cấp lò hơi và thu hồi nhiệt thải.

Phần kết luận

Bộ trao đổi nhiệt dạng tấm và khung là giải pháp linh hoạt và hiệu quả cho nhu cầu truyền nhiệt trong các ứng dụng công nghiệp khác nhau. Thiết kế của nó mang lại hiệu quả cao, tính linh hoạt và dễ bảo trì, khiến nó trở thành lựa chọn ưu tiên trong nhiều lĩnh vực.
